Блок диодно-резисторный БДР-М2
Блок диодно-резисторный БДР модификации М2 служит для обеспечения одновременной защиты от коррозии до четырех металлических подземных сооружений (наружных оболочек кабелей, многониточных трубопроводов и других сооружений), не связанных гальванически между собой.
Устройство и принцип работы

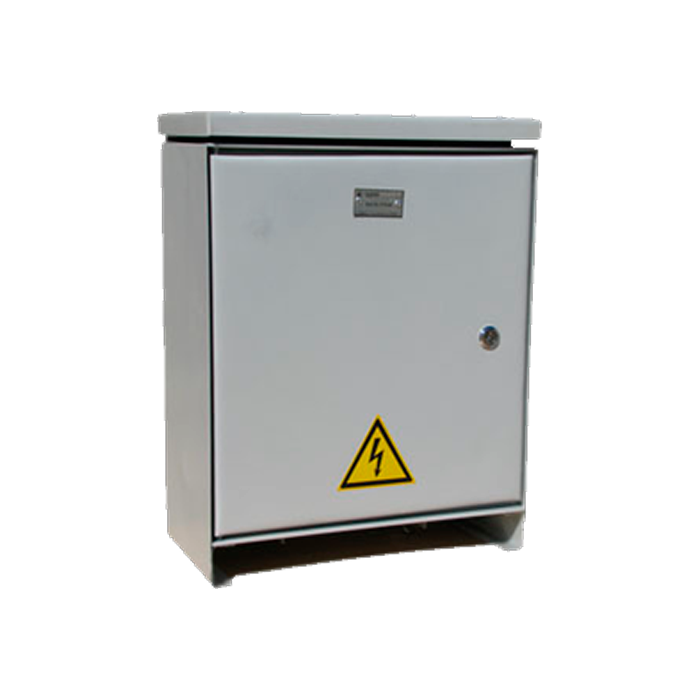

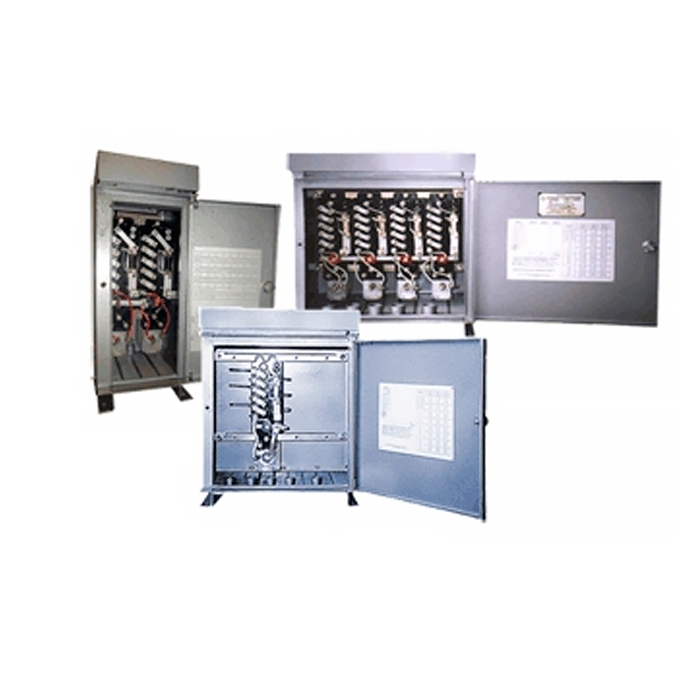

Блоки размещаются в шкафу, в передней части которого имеется дверь с замком. Блок диодно-резисторный БДРМ охлаждается при работе через вентиляционные отверстия, находящиеся снизу шкафа. Крыша-грибок в верхней части шкафа не дает проникнуть внутрь снегу и дождю. Все каналы блоков располагаются на панелях, которые крепятся в шкафу. Каждый блок диодно-резисторный М2 содержит от одного до четырех одинаковых каналов. Каждый канал имеет 3 подстроечных резистора с 2-я отводами для коммутации при подборе величины общего сопротивления канала, диод для обеспечения нужного направления тока, шунтирующий элемент для измерений с встроенным амперметром или внешним милливольтметром, варистор для защиты диода от перенапряжений и замыкатели для манипуляций по установке тока канала. Устройства функционируют совместно с выпрямителем для системы катодной защиты. Блоки БДР-М2 распределяют выходной ток выпрямителя путем его разделения на контролируемые объекты и раздельно устанавливают для каждого сооружения требуемый защитный ток. В каждом канале блока для этого подбирается соответствующее сопротивление путем перемещения замыкателей подстроечных резисторов. Имеются исполнения блоков с опцией для подключения систем телемеханики. Блоки могут использоваться также как поляризованные дренажи и для осуществления соединения составных частей анодных заземлений многозвенных.
|
Показатели |
Значения параметров для типов блоков БДР-М2 |
|||
|
15/25-1 |
15/25-2 |
15/25-3 |
15/25-4 |
|
|
Количество каналов |
1 |
2 |
3 |
4 |
|
Параметры одного канала: |
||||
|
Номинальный средний длительный ток канала, А |
15 |
|||
|
Максимальный (пиковый) ток канала (при суммарной продолжительности протекания тока не более 1 мин. за период 15 мин.), А |
25 |
|||
|
Полное электрическое сопротивление канала, Ом |
0,40±0,04 |
|||
|
Электрическое сопротивление каждой регулировочной ступени канала, Ом |
0,040±0,004 |
|||
|
Электрическое сопротивление резистивного замыкателя, Ом |
0,020±0,002 |
|||
|
Количество регулировочных ступеней, шт.: |
||||
|
с короткозамыкателем |
10 |
|||
|
резистивным замыкателем |
10 |
|||
|
всего |
20 |
|||
|
Допустимое обратное напряжение, не более, В |
1000 |
|||
|
Номинальный средний длительный ток блоков при параллельном соединении каналов: |
||||
|
двух каналов, А |
|
30 |
30 |
30 |
|
трех каналов, А |
|
|
45 |
45 |
|
четырех каналов, А |
|
|
|
60 |
|
Максимальный (пиковый)ток блоков при параллельном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.): |
||||
|
двух каналов, А |
|
50 |
50 |
50 |
|
трех каналов, А |
|
|
75 |
75 |
|
четырех каналов, А |
|
|
|
100 |
|
Номинальный средний длительный ток блоков при последовательном соединении каналов, А |
15 |
|||
|
Максимальный (пиковый) ток блоков при последовательном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.), А |
25 |
|||
|
Габаритные размеры (длина x глубина х высота), мм |
240x300х500 |
400x300х500 |
||
|
Технический ресурс, ч |
10000 |
|||
|
Срок службы, лет |
20 |
|||
|
Обозначение типоисполнений |
Особенности |
|
Блоки обеспечивают протекание тока от зажима "Вход" к зажимам "Выход", при подаче отрицательного напряжения на зажим "Вход" (c "обратными" каналами) |
|
|
БДРМ 2-15/25-1-У1 |
В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром). |
|
БДРМ 2-15/25-2-У1 |
|
|
БДРМ 2-15/25-3-У1 |
|
|
БДР М2-15/25-4-У1 |
|
|
БДР-М2-15/25-1И-У1 |
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5. |
|
БДР-М2-15/25-2И-У1 |
|
|
БДР-М2-15/25-3И-У1 |
|
|
БДР-М2-15/25-4И-У1 |
|
|
БДР-М2-15/25-1Т-У1 |
В блоке установлены клеммы для присоединения цепей: |
|
БДР-М2-15/25-2Т-У1 |
-от датчиков тока (измерительных шунтов), встроенных в каналы блока; |
|
БДРМ 2-15/25-3Т-У1 |
-от датчиков опорного потенциала (электродов сравнения); |
|
БДР-М2-15/25-4Т-У1 |
-от защищаемых сооружений (измерительных, нетоковедущих кабелей); |
|
|
-от системы телемеханики или от блока сопряжения с системой телемеханики (контроллера, адаптера сигналов). |
|
БДР-М2-15/25-1ТИ-У1 |
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5. |
|
БДР-М2-15/25-2ТИ-У1 |
|
|
БДР-М2-15/25-3ТИ-У1 |
|
|
БДР-М2-15/25-4ТИ-У1 |
Выполняется требования п.3 |
|
Блоки обеспечивают протекание тока от зажима "ВХОД" к зажимам "ВЫХОД", при подаче положительного напряжения на зажим "ВХОД" (с "прямыми каналами") |
|
|
БДР-М2-15/25-1А-У1 |
В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром). |
|
БДР-М2-15/25-2А-У1 |
|
|
БДР-М2-15/25-3А-У1 |
|
|
БДР-М2-15/25-4А-У1 |
|
|
БДР-М2-15/25-1АИ-У1 |
Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5 |
|
БДРМ 2-15/25-2АИ-У1 |
|
|
БДР-М2-15/25-3АИ-У1 |
|
|
БДР-М2-15/25-4АИ-У1 |
|
