Блок дренажной защиты БДЗ

Особенности БДЗ

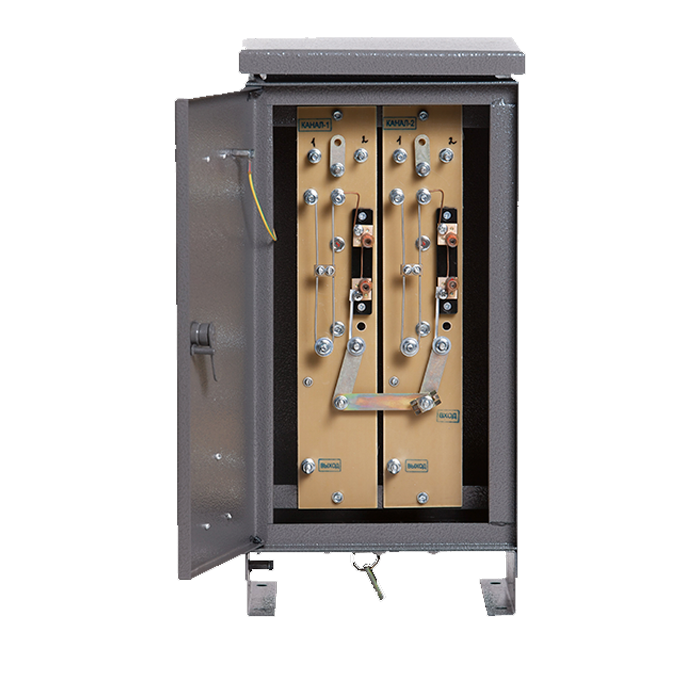

БДЗ работает вместе с выпрямителем (станцией) посредством установления тока защиты для каждого из контролируемых объектов в зависимости от состояния их изоляции. Также данный блок может работать как поляризованный дренаж. Блоки БДЗ-10 и БДЗ-50 выполняются для условий эксплуатации на открытом воздухе (категория по размещению 1) и в исполнении У (для условий умеренного климата). Конструктивно блоки находятся в металлическом шкафу с дверью и замком. В шкафу монтируются панель, предохранители, вентили (диоды), шунтирующий элемент для подключения измерительных приборов, 6 регулировочных резисторов с накладками и перемычки, устанавливаемые в соответствии с таблицей вариантов переключения перемычек под требуемую величину сопротивления канала. Количество независимых каналов в устройствах БДЗ — от 1 до 4. В наименовании блоков при заказе последовательно указывается аббревиатура названия блока, номинальный ток канала в амперах (10 или 50), максимальное количество каналов, предусмотренное конструктивом блока, число установленных каналов, количество каналов с проводимостью в прямом направлении, К — исполнение блока с площадкой для установки на стойках (или ничего не проставляется для других исполнений), климатическое исполнение и условия размещения (согласно стандарту ГОСТ).
