Блок пластин-индикаторов БПИ-2

БПИ-2 используются для анализа скорости коррозионного разрушения металлоконструкций, эксплуатируемых под землей, и определения эффективности работы станции электрохимзащиты сооружения. Общая коррозия и ее средняя скорость оцениваются посредством периодического контроля электрической проводимости комплекта пластин индикаторов, которые имеют разные толщины.

Конструкция и особенности

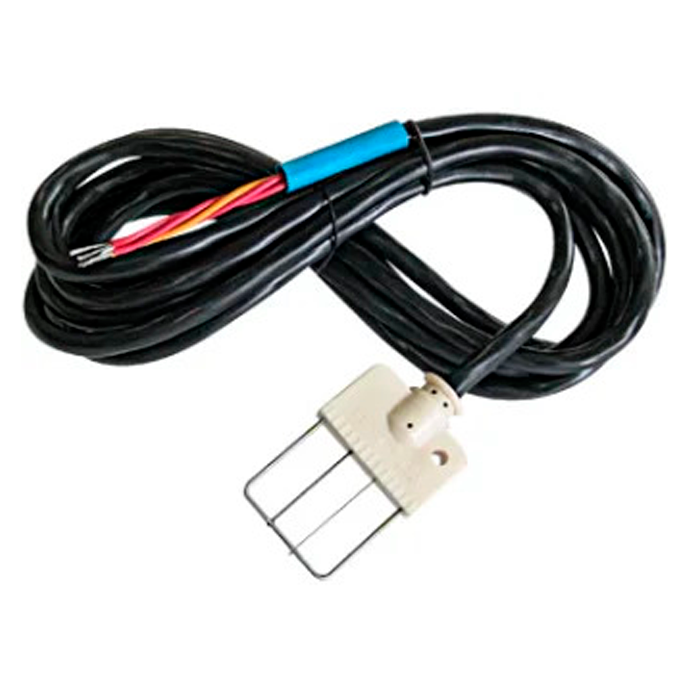

Конструкция БПИ-2 включает три пластины толщиной по 0,3, 0,4 и 0,5 мм при ширине 2 мм, объединенных одной общей (1,5-миллиметровой толщины). К каждой из них подключают проводник. Устройство заключается в полиамидный корпус. В зависимости от особенной эксплуатации и назначения выпускается в нескольких модификациях, в соответствии с чем различается и цена блоков БПИ-2.

Особенности изделия:

• представляет собой изделие однократного применения, не подлежит ремонту в процессе использования;
• может использоваться вместе с ЭНЕС-1 и подобными электродами сравнения;
• подходит для применения в роли датчика потенциала;
• кабель-выводы промаркированы цветом в соответствии с толщиной пластины.

Изделие может эксплуатироваться при температуре от –40°С до +100°С, относительная влажность в почве может доходить до 100% при 35°С.

Установка

БПИ-2 закрепляют на поверхности защищаемого объекта индикаторами наружу и фиксируют за проушины, имеющиеся сбоку на поверхности корпуса изделия посредством входящей в комплект резиновой ленты. Также может устанавливаться на корпусах электродов сравнения. Проводники от блока, трубопровода и электрода сравнения (при его наличии) подводят к клеммнику, который находится в горловине фальшколодца (в корпусе из металла на стене сооружения, в измерительной колонке или в корпусе устройства электрохимзащиты).
