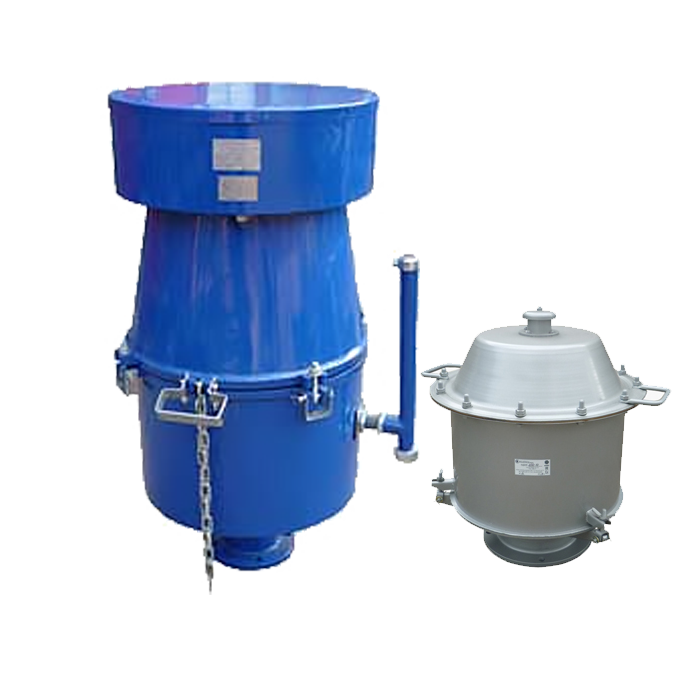

Клапан предохранительный гидравлический КПГ
Клапан предохранительный гидравлический КПГ предназначен для установки на резервуарах с нефтью и нефтепродуктами для защиты резервуара от разрушения в случае сверхдопустимого давления или вакуума при отказе рабочего клапана. Конструкция клапана, материалы, из которых он изготовлен, обеспечивают высокую надёжность, долговечность и безопасность в эксплуатации.
Клапан предохранительный гидравлический КПГ предназначен для установки на резервуарах с нефтью и нефтепродуктами для защиты резервуара от разрушения в случае сверхдопустимого давления или вакуума при отказе рабочего клапана. Конструкция клапана, материалы, из которых он изготовлен, обеспечивают высокую надёжность, долговечность и безопасность в эксплуатации.
Возможна комплектация ответными фланцами.
По устойчивости к воздействию климатических факторов клапаны соответствуют исполнению У категории размещения 1 по ГОСТ Р 15150-69.
Средняя наработка на отказ 36000 циклов. Под циклом понимается одно открытие и закрытие клапана.
Срок службы 10 лет.
Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Маркировка взрывозащиты II Ga c IIВT6 Х.
|
Параметры изделия |
КПГ-100 |
КПГ-150 |
КПГ-200 |
КПГ-250 |
|
диаметр условного прохода, мм |
100 |
150 |
200 |
250 |
|
давление срабатывания, Па (мм вод. ст.) |
1764-1961 (180-200) |
1764-1961 (180-200) |
1764-1961 (180-200) |
1764-1961 (180-200) |
|
вакуум срабатывания, Па (мм вод. ст.) |
343-392 (35-40) |
343-392 (35-40) |
343-392 (35-40) |
343-392 (35-40) |
|
пропускная способность, м³/ч |
200 |
500 |
900 |
1500 |
|
объем заливаемой жидкости гидрозатвора (отработанное трансформаторное масло), л |
7 |
14 |
14 |
23 |
|
Габаритные размеры, мм, не более: |
||||
|
длина, мм |
630 |
950 |
950 |
1200 |
|
ширина, мм |
600 |
920 |
920 |
1120 |
|
высота, мм |
1050 |
1480 |
1480 |
1550 |
|
Присоединительные размеры: |
||||
|
диаметр ответного фланца, мм |
205 |
260 |
315 |
370 |
|
диаметр межцентрового расстояния, мм |
170 |
225 |
280 |
335 |
|
диаметр отверстия, мм |
18 |
18 |
18 |
18 |
|
количество отверстий, шт |
4 |
4 |
4 |
8 |
|
масса, кг |
50 |
120 |
124 |
167 |
|
Параметры изделия |
КПГ-150-10 |
КПГ-200-10 |
|
диаметр условного прохода, мм |
150 |
200 |
|
давление срабатывания, Па (мм вод. ст.) |
1764-1961 (180-200) |
1764-1961 (180-200) |
|
вакуум срабатывания, Па (мм вод. ст.) |
343-392 (35-40) |
343-392 (35-40) |
|
пропускная способность, м³/ч |
500 |
900 |
|
Габаритные размеры, мм, не более: |
||
|
длина, мм |
700 |
700 |
|
ширина, мм |
580 |
580 |
|
высота, мм |
650 |
650 |
|
Присоединительные размеры: |
||
|
диаметр ответного фланца, мм |
260 |
315 |
|
диаметр межцентрового расстояния, мм |
225 |
280 |
|
диаметр отверстия, мм |
18 |
18 |
|
количество отверстий, шт |
4 |
4 |
|
масса, кг |
40 |
|
