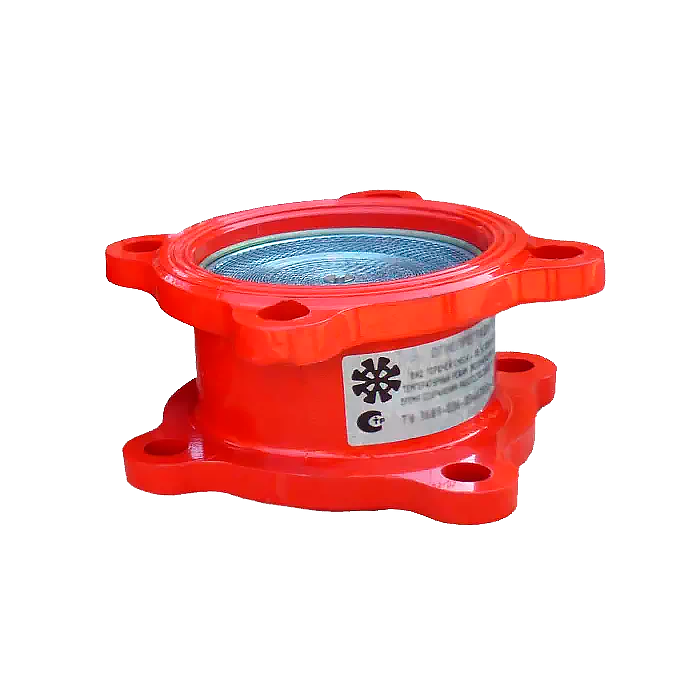

Огневые предохранители (огнепреградители) ОП
Огневые предохранители (огнепреградители) ОП предназначены для предохранения резервуаров от попадания в них пламени и искр.
Огневые предохранители (огнепреградители) ОП предназначены для предохранения резервуаров от попадания в них пламени и искр. Предохранитель огневой устанавливается на крыше резервуара для хранения нефти и нефтепродуктов под дыхательным или предохранительным клапаном и не предназначен для пропускания нефтепродуктов.
Предохранители огневые устанавливаются присоединительными фланцами на ответные фланцы резервуара через прокладку и крепятся болтами.
|
Параметры изделия |
ОП-50 ЧА |
ОП-100 ЧА |
ОП-150 ЧА |
ОП-200 АА |
|
диаметр условного прохода, мм |
50 |
100 |
150 |
200 |
|
пропускная способность, м³/ч |
25 |
100 |
215 |
380 |
|
длина, мм |
145 |
220 |
295 |
375 |
|
ширина, мм |
145 |
220 |
295 |
375 |
|
высота, мм |
85 |
250 |
260 |
270 |
|
масса, кг |
3,3 |
15,5 |
23 |
17 |
|
диаметр ответного фланца, мм |
140 |
205 |
260 |
315 |
|
диаметр межцентрового расстояния, мм |
110 |
170 |
225 |
280 |
|
диаметр отверстия, мм |
14 |
18 |
18 |
18 |
|
количество отверстий, шт |
4 |
4 |
4 |
4 |
|
|
||||
|
Параметры изделия |
ОП-250 АА |
ОП-350 АА |
ОП-500 АА |
|
|
диаметр условного прохода, мм |
250 |
350 |
500 |
|
|
пропускная способность, м³/ч |
600 |
900 |
2200 |
|
|
длина, мм |
450 |
640 |
930 |
|
|
ширина, мм |
450 |
640 |
930 |
|
|
высота, мм |
300 |
340 |
570 |
|
|
масса, кг |
25 |
48 |
120 |
|
|
диаметр ответного фланца, мм |
370 |
485 |
640 |
|
|
диаметр межцентрового расстояния, мм |
335 |
445 |
600 |
|
|
диаметр отверстия, мм |
18 |
23 |
23 |
|
|
количество отверстий, шт |
6 |
6 |
8 |
|
