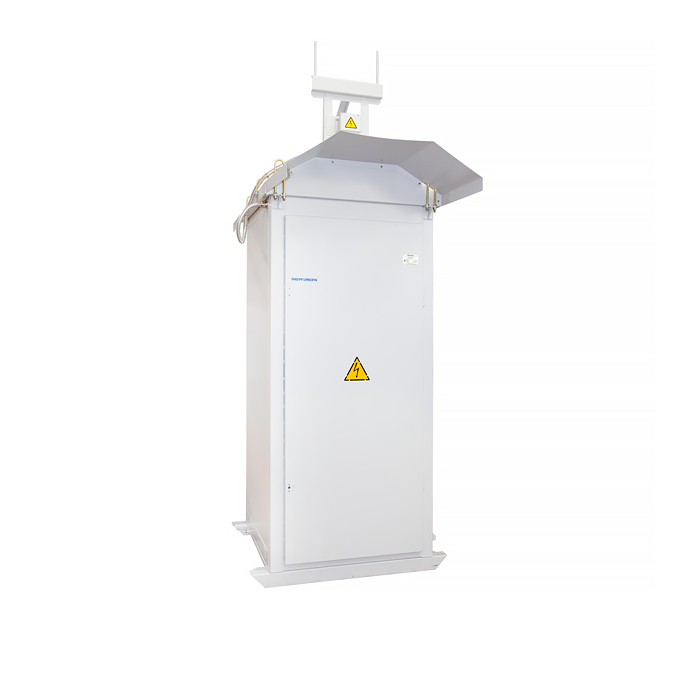

Устройство распределительное катодной защиты низковольтное
Устройство распределительное катодной защиты низковольтное предназначено для промышленного применения в системах катодной защиты подземных металлических (стальных) сооружений (ПМС), таких как: газопроводы, нефтепроводы, продуктопроводы, объекты коммунального хозяйства и другие виды подземных сооружений, от электрохимической (грунтовой) коррозии и разрушительного влияния блуждающих токов, возникающих от рельсового электротранспорта и других энергетических сооружений. Устройства предназначены для установки на открытом воздухе.
Конструктивные особенности
- Устройства обеспечивают размещение составного оборудования для распределения низкого напряжения 0,23кВ в цепи питания преобразователей катодной защиты (ПКЗ), а также ряда дополнительного оборудования (аппаратуры телемеханики, системы подогрева воздуха и т.п.) в одной металлической оболочке.
- Устройство представляет собой металлический шкаф, размещенный на транспортных салазках и состоящий из одного отсека – распределительного устройства низкого напряжения (РУНН).
- Ввод питания в устройство осуществляется от воздушной или кабельной линии электропередачи (ЛЭП), в зависимости от типоисполнения устройства, согласно таблице 1, номинальным питающим напряжением 0,23 кВ.
- В шкафе устройства с фронтальной стороны размещен распределительный щит. Конструктивно предусмотрены места для размещения ПКЗ и БСЗ.
- На правой нижней части устройства предусмотрены вводы для подвода дренажных и контрольно-измерительных кабелей от защищаемого сооружения, анодного заземления, электрода сравнения и других внешних устройств.
- На левой нижней части устройства предусмотрены вводы для подвода кабеля питания и контрольного кабеля к устройству УКЗВ, при применении УКЗН совместно с УКЗВ.
- В правой нижней части устройства, в РУНН предусмотрены вводы для подвода кабеля питания и контрольного кабеля к дополнительному устройству УКЗН, при его применении.
- Устройства закрываются двумя одностворчатыми дверями, с фронтальной и тыльной сторон шкафа.
- На дверях шкафа устройства установлены замки под ключ с одинаковым секретом.
- В распределительном щите установлена электрическая розетка для подключения, например, ремонтного электроинструмента и переносного светильника для освещения, номинальным рабочим напряжением 220 В.
- В устройствах климатических исполнений У1 и УХЛ1 размещены два нагревательных элемента и температурное реле для регулирования температуры внутри шкафа устройства.
- Для подъема устройств и их транспортирования в верхней части шкафа и на крыше КВВ имеются транспортные петли.
Нормативно-правовое обеспечение
- соответствуют ГОСТ Р 51321.1-2000 (МЭК 60439-1-92)
Технические характеристики
|
Наименование характеристики |
Значение параметров |
|
Номинальное рабочее напряжение (НН), переменное, кВ |
0,23 |
|
Номинальная частота рабочего напряжения, Гц |
50 |
|
Номинальный ток, А, не более |
45 |
|
Номинальный кратковременно выдерживаемый ток (в течение 1 с), кА, не более |
3 |
|
Номинальный условный ток короткого замыкания, кА, не более |
3 |
|
Номинальное напряжение питания вспомогательных цепей, переменное, В |
220 |
|
Номинальное напряжение изоляции, В |
300 |
|
Способ обслуживания главных и вспомогательных электрических цепей устройств |
одностороннее |
|
Рабочая температура окружающей среды, °С |
|
|
Относительная влажность, при температуре окружающей среды +25°С, %, не более |
98 |
|
Высота над уровнем моря, м, не более |
1000 |
|
Степень защиты оболочки устройств, по ГОСТ 14254-96, сверху, боковая поверхность / снизу |
IP43 / IP31 |
|
Количество преобразователей катодной защиты, размещаемых в устройстве |
1 - 4 |
|
Номинальная выходная мощность преобразователей катодной защиты, размещаемых в устройстве, кВт |
0,35 - 5,0 |
|
Количество блоков совместной защиты, размещаемых в устройстве |
1, 2 |
|
Количество устройств автоматического включения резервного преобразователя (АВРП) |
1 |
|
Габаритные размеры устройства в сборе |
|
|
Масса устройства в сборе (без преобразователей катодной |
|
