Кольца предохранительные, изолирующие, диэлектрические (СПЕЙСЕР)

Кольцо предохранительное, изолирующее, диэлектрическое Спейсер предназначено для механической защиты изоляционного покрытия трубопроводов, кабелей при прокладке под автомобильными дорогами, а также для обеспечения диэлектрической изоляции трубопроводного перехода.

Отправить запрос в whatsapp

При прокладке трубопроводов, пересекающих автотрассы, железнодорожные пути, водные преграды и другие препятствия, основной трубопровод прокладывается через защитный "кожух-патрон" (труба большего диаметра). Для разделения основного трубопровода и кожуха, а также для механической защиты изоляционного покрытия трубопровода и упрощения процедуры протаскивания трубопровода через кожух применяются диэлектрические изолирующие опорно-направляющие (опорно-центрирующие) кольца – спейсеры.

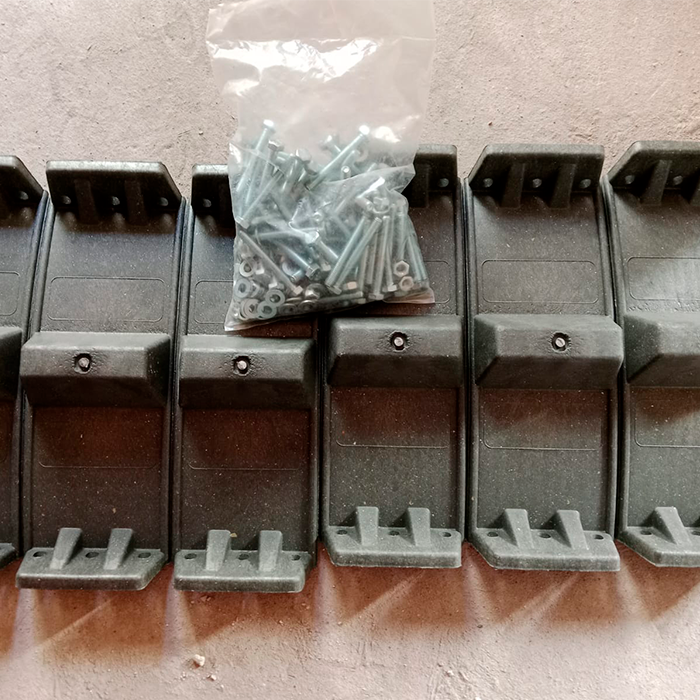

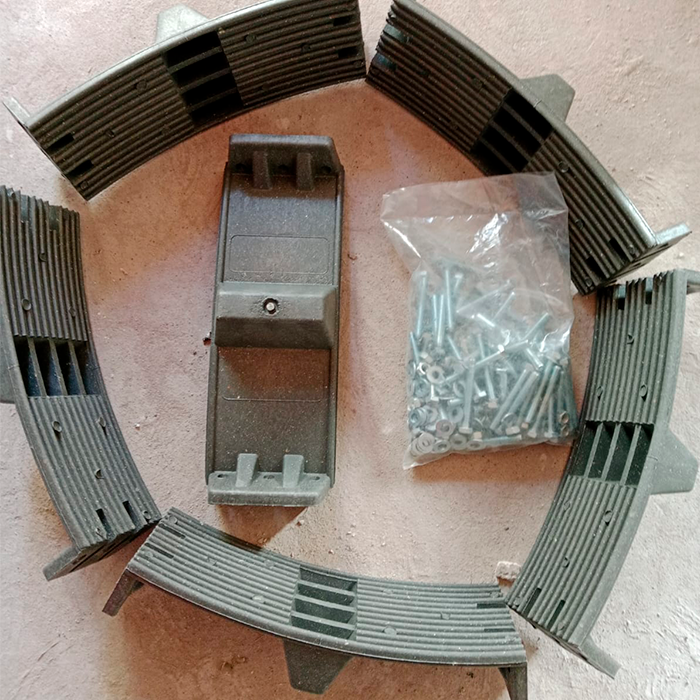

Кольца опорно-направляющие Спейсер собираются из сегментов и обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам. Сегменты колец производятся из полиуретана или полиэтилена (методом литья под давлением). Сегменты скрепляются болтами.

Технические характеристики

Диаметр, мм	Кол-во сегментов, шт.	Ширина, мм	Высота ребра, мм	Высота ребра 35 мм	Высота ребра 65 мм	Высота ребра 95 мм	Кол-во комплектов в мешке, шт.
Диаметр, мм	Кол-во сегментов, шт.	Ширина, мм	Высота ребра, мм	Вес, гр	Вес, гр	Вес, гр	Кол-во комплектов в мешке, шт.
Спейсер-50	2	100	35	120	450	468	100
Спейсер-57	2	100	35	126	470	489	100
Спейсер-63	2	100	35	126	561	596	100
Спейсер-75	3	100	35	196	568	681	100
Спейсер-89	3	100	35	189	687	783	65
Спейсер-100	2	100	35	537	771	863	40
Спейсер-108	2	100	35	396	630	722	40
Спейсер-110	2	100	35	396	630	722	40
Спейсер-114	2	100	35	396	630	722	40
Спейсер-121	2	100	35	466	700	792	25
Спейсер-125	2	100	35	501	735	827	25
Спейсер-133	2	100	35	536	770	862	25
Спейсер-150	3	100	35	1412	1763	1901	25
Спейсер-159	3	100	35	869	1220	1358	25
Спейсер-168	3	100	35	594	945	1083	25
Спейсер-175	3	100	35	664	1015	1153	25
Спейсер-180	3	100	35	664	1015	1153	25
Спейсер-200	3	100	35	804	1155	1293	25
Спейсер-210	4	100	35	1155	1623	1807	20
Спейсер-219	4	100	35	792	1260	1444	20
Спейсер-225	4	100	35	1181	1260	1444	20
Спейсер-250	4	100	35	932	1400	1584	20
Спейсер-273	4	100	35	1072	1540	1724	12
Спейсер-300	5	100	35	990	1575	1805	15
Спейсер-315	5	122	35	1165	1750	1980	15
Спейсер-325	5	122	35	1340	1925	2155	16
Спейсер-351	6	122	35	1188	1995	2271	13
Спейсер-377	6	122	35	1398	2100	2376	13
Спейсер-400	7	122	35	1386	2205	2527	11
Спейсер-426	7	122	35	1631	2991	3313	11
Спейсер-432	7	122	35	1631	2991	3313	11
Спейсер-458	8	122	54	1584	2520	2888	10
Спейсер-500	8	122	54	1864	от 100	от 100	10
Спейсер-530	5	123	54	2715	от 100	от 100	5
Спейсер-630	6	136	54	3258	от 100	от 100	4
Спейсер-720	7	147	54	3801	от 100	от 100	3
Спейсер-820	8	155	54	4344	от 100	от 100	3
Спейсер-920	9	522	54	4887	от 100	от 100	2
Спейсер-1020	10	756	54	5430	от 100	от 100	2
Спейсер-1220	11	869	54	7139	от 100	от 100	2
Спейсер-1420	13	896	54	8225	от 100	от 100	1

Ориентировочное количество колец Спейсер, устанавливаемых на участке (точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:

N=(L/K) + 3 (шт.),

где:

L - длина участка, м;

К - расстояние между кольцами, выбирается в пределах 0,6...2 м для металлических трубопроводов, 2...3 м для трубопроводов из стеклопластиковых труб.
