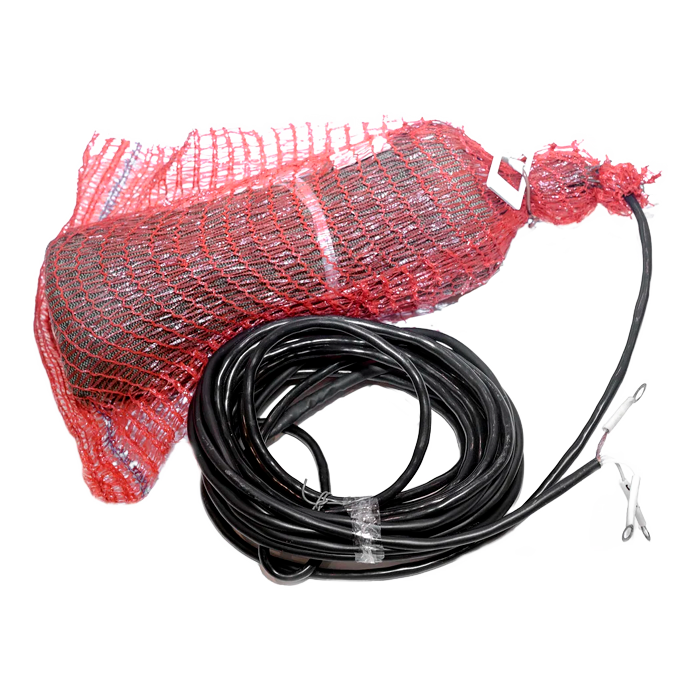

Электрод сравнения медносульфатный повышенной надежности ЭМС-3М
Электрод сравнения медно-сульфатный повышенной надежности ЭМС-3, именуемый в дальнейшем «электрод», предназначен для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозионной защиты подземных металлических сооружений.
Электроды обеспечивают надежную и устойчивую работу во всех макроклиматических районах в условиях следующих климатических факторов:
- рабочее верхнее значение температуры окружающей среды плюс 450С;
- рабочее нижнее значение температуры окружающей среды минус 400С;
- верхнее значение относительной влажности 100 % при температуре 350С.
Электроды устанавливают в грунт с выводом проводников в контрольно-измерительный пункт или ковер, а также могут быть использованы в качестве переносных. Электроды соответствуют техническим условиям ТУ 3435-004-35200103-2014, ГОСТ Р 51164, ГОСТ 9.602 и комплекту конструкторской документации.
|
Наименование параметров |
Значение |
|
Переходное электрическое сопротивление, не более, кОм |
15 |
|
Потенциал по отношению к хлорсеребряному электроду ЭВЛ-1МЗ, мВ |
115±15 |
|
Длина проводников1, м |
5 |
|
Марка кабеля1 |
МКЭШ 2×0,75 |
|
Масса электрода в сухом виде, полная, не более, кг |
5 |
|
Срок службы, лет, не менее |
15 |
