Двухкамерный электрод сравнения ЭНЕС-3М

Для измерений необходим непосредственный электролитический контакт устройства с грунтом.

Описание прибора

Герметичный электрод ЭНЕС-3М содержит две камеры — электролитическую с электролитом и медным стержнем и бентонитовую с бентонитовым гелем. Камеры разделяются друг от друга ионообменной мембраной и керамической диафрагмой. Вторая диафрагма из керамики находится в нижней части бентонитовой камеры — через неё обеспечивается контакт с почвой. Корпус электрода находится в матерчатом мешке с наполнителем. Наполнитель способствует накапливанию влаги в рабочей зоне электрода, что сохраняет проводимость устройства в засушливых условиях среды. В нижней части электрода вмонтирован датчик потенциала. Свободные концы проводов от стержня, датчика потенциала и экранирующей оплетки оканчиваются наконечниками различной формы. Электроды надежно работают в условиях 100% влажности и температуре от -40°C до +45°C как автономно, так и со станциями катодной защиты. ЭНЕС-3М обладает малой площадью контакта с грунтом, а объем электролита в 3 раза выше, чем у электродов ЭНЕС-1. Электроды устанавливают вертикально в землю в 10 см от сооружения и выводят проводники в контрольно-измерительный пункт или ковер. Для измерения разности потенциалов между трубопроводом и электродом применяется вольтметр с сопротивлением 20 кОм/В и шкалой 3-0-3. Поляризационный потенциал измеряют с помощью измерителя потенциала.

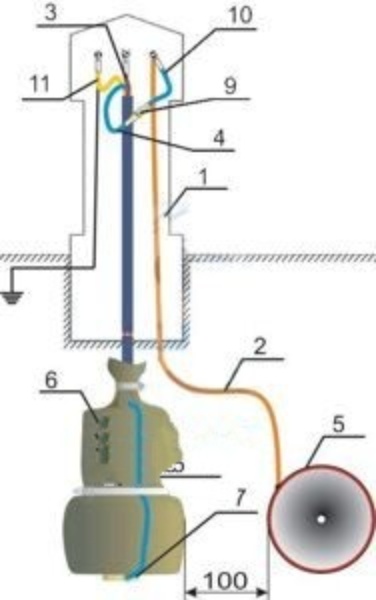

Схема подключения

1.  Контрольно-измерительный пункт (КИП)
2. Проводник (полоса) от трубопровода
3. Проводник от электрода
4. Проводник от датчика потенциала
5. Трубопровод
6. Электрод в мешке с засыпкой
7. Датчик потенциала
8. Ковер
9. Разъем
10. Перемычка
11. Проводник от экранирующей оплетки
