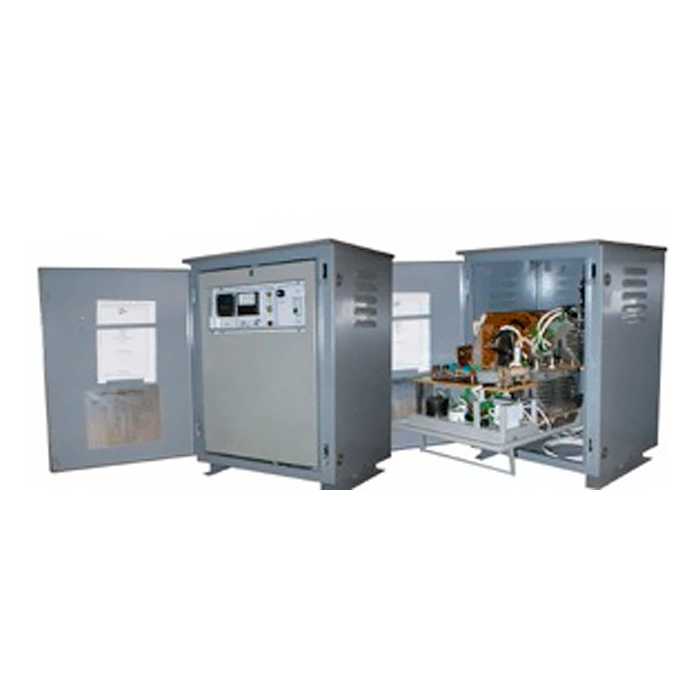

Устройства (станции) катодной защиты УКЗТ
Трубопроводы и другие сооружения из металла, эксплуатируемые под землей, подвергаются коррозии. Для приостановления разрушения, вызванного этим явлением, и увеличения продолжительности службы объектов используют станции катодной защиты (СКЗ). Станция электрохимической защиты УКЗТ представляет собой комплекс устройств, которые предназначены для катодной поляризации защищаемых сооружений внешним током. Она вырабатывает постоянный ток с необходимыми параметрами или преобразует переменный и образует электроцепи, поляризующие искусственно созданные аноды и обеспечивающие электрохимзащиту металлоконструкции.
Особенности
Устройства катодной защиты (УКЗ) включают саму станцию, дренажную линию, кабели, приборы и анодное заземление. Могут работать в следующих режимах:
- ручное или дистанционное управление параметрами выходного напряжения;
- автоматическая поддержка защитного тока, поляризационного или суммарного потенциала.
В зависимости от режима работы меняется и комплектация оборудования. Установка обладает возможностями выполнения многих задач автоматически, в том числе:
- поддержание разности потенциалов в требуемых значениях;
- выход на необходимый режим после восстановления при обрыве цепи;
- переход в режим поддержания суммарного потенциала при обрыве в цепи датчика потенциала и восстановление заданных параметров стабилизации поляризационного потенциала вслед за восстановлением цепи;
- выход в рабочий режим после прерывания тока нагрузки и его восстановления, а также после появления и устранения коротких замыканий в нагрузке.
Кроме того, цены оборудования окупаются его возможностями увеличивать выходную мощность за счет подключения дополнительных модулей, осуществлять грозозащиту, вести раздельный учет времени работы и наработки и многими другими.
Технические характеристики
|
Параметр |
УКЗТ-А ОПЕ (УКЗТ-АУ) |
||||
|
0,3 |
0,6 |
1,2 |
3 |
5 |
|
|
Выпрямленный ток, А - режим 1 - режим 2 |
25 ± 2,5 |
25 ± 2,5 |
50 ± 5 |
63 ± 6,3 |
100 ± 10 |
|
12 ± 1,2 |
12 ± 1,2 |
25 ± 2,5 |
32 ± 3,2 |
50 ± 5 |
|
|
Выпрямленное напряжение, В - режим 1 - режим 2 |
12 ± 1,2 |
24 ± 2,4 |
24 ± 2,4 |
48 ± 4,8 |
48 ± 4,8 |
|
25 ± 2,5 |
48 ± 4,8 |
48 ± 4,8 |
96 ± 9,6 |
96 ± 9,6 |
|
|
Выходная мощность, кВт |
0,3 ± 0,03 |
0,6 ± 0,06 |
1,2 ± 0,1 |
3,0 ± 0,3 |
5,0 ± 0,5 |
|
Питание – однофазная сеть переменного тока: напряжение, В частота, Гц |
220 ± 22 |
||||
|
50 ± 1,25 |
|||||
|
Потребляемая мощность, кВ●А, не более |
0,34 |
0,86 |
1,71 |
4,3 |
7,14 |
|
КПД в номинальном режиме, %, не менее |
70 |
||||
|
Коэффициент мощности в номинальном режиме, не менее |
0,7 |
||||
|
Диапазон изменения выпрямленного напряжения, % |
5 … 100 |
||||
|
Точность стабилизации выходного тока, % |
± 2,5 |
||||
|
Точность стабилизации защитного потенциала, % |
± 2,5 |
||||
|
Диапазон стабилизации защитного потенциала, В |
- 3,5 … 0 |
||||
|
Климатическое исполнение |
У1 по ГОСТ 15150 |
||||
|
Масса, кг, не более |
25 |
55 (62) |
55 (62) |
60 (75) |
65 (80) |
|
Габаритные размеры, мм, не более |
400 x 320 x 500 |
450 x 380 x 600 (450 x 380 x 830) |
|||
|
Установочные размеры, мм |
385 x 270 D 12,5 (4 отв.) |
||||
