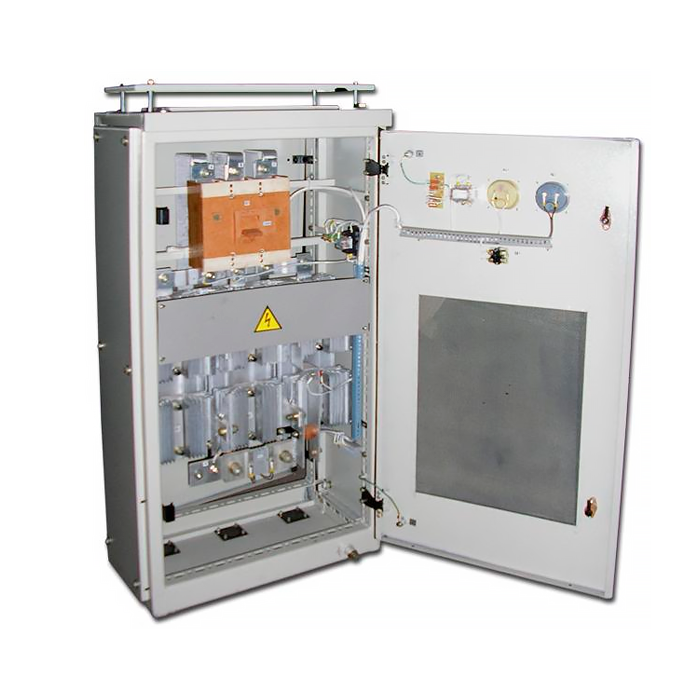

Выпрямители автоматические В-ОПЕ
Автоматические выпрямители являются источником тока, используемым для катодной защиты. Катодная защита применяется для исключения возможности почвенной коррозии подземных металлических элементов — арматуры, резервуаров нефтепродуктов, металлических труб водопроводов и газопроводов. Постоянный ток, вырабатываемый выпрямителем, подается на защищаемый элемент и приводит к наложению отрицательного потенциала на металлическую деталь. Устройство используется для измерения и автономного поддержания необходимого значения потенциала.
Автоматический выпрямитель В-ОПЕ-ТМ-1(2)-42-48-У1(2)
- Выпрямители серии В-ОПЕ-ТМ-1 предназначены для установки на открытом воздухе (степень защиты IP34), серия В-ОПЕ-ТМ-2 — для установки в закрытых помещениях (степень защиты IP10).
- Устройство обеспечивает поддержание стабильного значения подаваемого тока при снижении входного напряжения до 160В.
- Возможность использования прибора в режиме удвоенного выходного напряжения (2U=96В).
- Возможность подключения телемеханического оборудования для удаленного контроля и управления показателями устройства.
Автоматический выпрямитель В-ОПЕ-М6-С0(С1, С4)-15-24-У2
- Маркировка C1, C0, C4 обозначает наличие счетчика электроэнергии. C1 — однотарифный счетчик, С4 — четырехтарифный счетчик, С0 — счетчик электроэнергии не предусмотрен конструкцией.
- Климатическое исполнение устройства — У2, аппарат предназначен для установки внутри помещений.
- Номинальное выходное напряжение выпрямителя составляет 24В, при работе в режиме удвоенного напряжения 2U=48В.
- Устройство работает как в автоматическом режиме поддержания необходимого значения потенциала, так и в ручном режиме, в том числе возможно дистанционное управление посредством телемеханического оборудования.
|
Наименование параметров |
В-ОПЕ-25-24-У1 |
В-ОПЕ-42-24-У1 |
В-ОПЕ-42-48-У1 |
В-ОПЕ-63-48-У1 |
В-ОПЕ-84-48-У1 |
В-ОПЕ-104(100)-48-У1 |
|
|
2 |
3 |
4 |
5 |
6 |
7 |
|
Выходная номинальная мощность, кВт |
0,6 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0(4,8) |
|
Номинальный выпрямленный ток, А |
25 |
42 |
42/24 |
63/33 |
84/42 |
104(100)/52(50) |
|
Номинальное выпрямленное напряжение, В |
24 |
24 |
48/96 |
48/96 |
48/96 |
48/96 |
|
Коэффициент полезного действия, в номинальном режиме не менее, % |
78 |
83 |
87 |
88 |
87 |
90 |
|
Коэффициент мощности в номинальном режиме, не менее |
0,8 |
|||||
|
Напряжение однофазной питающей сети, В |
220 |
|||||
|
Номинальная частота питающей сети, Гц |
50±3 |
|||||
|
Число фаз |
1 |
|||||
|
Диапазон регулировки выпрямленного тока и напряжения, % |
0...100 |
|||||
|
Диапазон регулирования уставки защитного потенциала, В |
-0,5...-3,5 |
|||||
|
Пульсация тока на выходе с фильтром, не более, % |
3 |
|||||
|
Количество автоматических включений, раз |
От 2 до 6 |
|||||
|
Стабильность тока или потенциала, % |
±2,5 |
|||||
